Sistem bilangan adalah kode atau simbol yang digunakan untuk menerangkan sejumlah hal secara detail.
Sistem bilangan adalah bahasa yang berisi satu set pesan simbul-simbul yang berupa angka dengan batasan untuk operasi aritmatika penjumlahan, perkalian dan yang lainnya. Pada sistem bilangan terdapat bilangan integer dan bilangan pecahan dengan titik radix “.”.
2.1. Sistem Bilangan Biner
Sistem bilangan biner adalah suatu sistem atau cara menghitung bilangan dengan hanya menggunakan dua simbol angka yaitu ‘0’ dan ‘1’, bilangan ini sering disebut dengan sistem bilangan berbasis atau radix 2 .
Sistem bilangan biner digunakan untuk mempresentasikan alat yang mempunyai dua keadaan operasi yang dapat dioperasikan dalam dua keadaan ekstrim.
Contoh switch dalam keadaan terbuka atau tertutup, lampu pijar dalam keadaan terang atau gelap, dioda dalam keadaan menghantar atau tidak menghantar, transistor dalam keadaan cut off atau saturasi, fotosel dalam keadaan terang atau gelap, thermostat dalam keadaan terbuka atau tertutup, Pita magnetik dalam keadaan magnet atau demagnet.
2.2. Sistem Bilangan Desimal.
Sistem bilangan desimal adalah suatu sistem atau cara menghitung bilangan dengan menggunakan sepuluh simbol angka yaitu ‘0’ ,‘1’, ‘2’,’3’,’4’,’5’,’6’,’7’,’8’ dan ‘9’ bilangan ini sering disebut dengan sistem bilangan berbasis atau radix 10.
Sistem bilangan desimal kurang cocok digunakan untuk sistem digital karena sangat sulit merancang pesawat elektronik yang dapat bekerja dengan 10 level (tiap-tiap level menyatakan karakter desimal mulai 0 sampai 9).
Sistem bilangan desimal adalah positional-value system,dimana nilai dari suatu digit tergantung dari posisinya.
Nilai yang terdapat pada kolom ketiga pada Tabel 2.1., yaitu A, disebut satuan, kolom kedua yaitu B disebut puluhan, C disebut ratusan, dan seterusnya.
Kolom A, B, C menunjukkan kenaikan pada eksponen dengan basis 10 yaitu 100 = 1, 101 = 10, 102 = 100. Dengan cara yang sama, setiap kolom pada sistem bilangan biner yang berbasis 2, menunjukkan eksponen dengan basis 2, yaitu 20 = 1, 21 = 2, 22 = 4, dan seterusnya.
Tabel 2.1. Nilai Bilangan Desimal dan Biner
Setiap digit biner disebut bit; bit paling kanan disebut least significant bit (LSB), dan bit paling kiri disebut most significant bit (MSB).
Untuk membedakan bilangan pada sistem yang berbeda digunakan subskrip.
Sebagai contoh 910 menyatakan bilangan sembilan pada sistem bilangan desimal, dan 011012 menunjukkan 01101 pada sistem bilangan biner.
Subskrip tersebut sering diabaikan jika sistem bilangan yang dipakai sudah jelas.
2.3. Sistem Bilangan Oktal.
Sistem bilangan oktal adalah suatu sistem atau cara menghitung bilangan dengan menggunakan delapan simbol angka yaitu ‘0’ ,‘1’, ‘2’,’3’,’4’,’5’,’6’,dan ’7’ bilangan ini sering disebut dengan sistem bilangan berbasis atau radix 8. Sistem bilangan oktal digunakan sebagai alternatif untuk menyederhanakan sistem pengkodean biner.
Karena 8 = 23, maka satu (1) digit oktal dapat mewakili tiga (3) digit biner.
2.4. Sistem Bilangan Heksadesimal.
Sistem bilangan heksadesimal adalah suatu sistem atau cara menghitung bilangan dengan menggunakan 16 simbol yaitu ‘0’ ,‘1’, ‘2’,’3’,’4’,’5’,’6’,’7’,’8’,’9’, ’A’,’B’, ’C’,’D’,’E’, dan ‘F’ bilangan ini sering disebut dengan sistem bilangan berbasis atau radix 16.
Identik dengan sistem bilangan oktal, sistem bilangan heksadesimal juga digunakan untuk alternatif penyederhanaan sistem pengkodean biner.
Karena 16 = 24, maka satu (1) digit heksadesimal dapat mewakili empat (4) digit biner.
2.5. Konversi Bilangan
2.5.1. Konversi bilangan desimal ke biner.
Cara untuk mengubah bilangan desimal ke biner adalah dengan membagi bilangan desimal yang akan diubah, secara berturut-turut dengan pembagi 2, dengan memperhatikan sisa pembagiannya.
Sisa pembagian akan bernilai 0 atau 1, yang akan membentuk bilangan biner dengan sisa yang terakhir menunjukkan MSBnya.
Sebagai contoh, untuk mengubah 5210 menjadi bilangan biner, diperlukan langkah-langkah berikut :
52/2 = 26 sisa 0, LSB
26/2 = 13 sisa 0
13/2 = 6 sisa 1
6/2 = 3 sisa 0
3/2 = 1 sisa 1
½ = 0 sisa 1, MSB
Sehingga bilangan desimal 5210 dapat diubah menjadi bilangan biner 1101002.
Cara di atas juga bisa digunakan untuk mengubah sistem bilangan yang lain, yaitu oktal atau heksadesimal.
Tabel 2.2. Daftar Bilangan Desimal dan Bilangan Biner Ekivalensinya
2.5.2. Konversi bilangan desimal ke oktal.
Teknik pembagian yang berurutan dapat digunakan untuk mengubah bilangan desimal menjadi bilangan oktal.
Bilangan desimal yang akan diubah secara berturut-turut dibagi dengan 8 dan sisa pembagiannya harus selalu dicatat.
Sebagai contoh, untuk mengubah bilangan 581910 ke oktal, langkah-langkahnya adalah :
5819/8 = 727, sisa 3, LSB
727/8 = 90, sisa 7
90/8 = 11, sisa 2
11/8 = 1, sisa 3
1/8 = 0, sisa 1, MSB
Sehingga 581910 = 132738
2.5.3. Konversi bilangan desimal ke heksadesimal.
Teknik pembagian yang berurutan dapat juga digunakan untuk mengubah bilangan desimal menjadi bilangan heksadesimal.
Bilangan desimal yang akan diubah secara berturut-turut dibagi dengan 16 dan sisa pembagiannya harus selalu dicatat.
Sebagai contoh, untuk mengubah bilangan 340810 menjadi bilangan heksadesimal, dilakukan dengan langkah-langkah sebagai berikut :
3409/16 = 213, sisa 110 = 116, LSB
213/16 = 13, sisa 510 = 516
13/16 = 0, sisa 1310 = D16, MSB
Sehingga, 340910 = D5116.
2.5.4. Konversi bilangan biner ke desimal.
Seperti yang terlihat pada tabel 2.1. sistem bilangan biner adalah suatu sistem posisional dimana tiap-tiap digit (bit) biner mempunyai bobot tertentu berdasarkan atas posisinya terhadap titik biner seperti yang ditunjukkan pada tabel 2.3.
Tabel 2.3. Daftar Bobot tiap bit Bilangan Biner dan Ekivalensinya dalam desimal
Oleh karena itu bilangan biner dapat dikonversikan ke bilangan desimal dengan cara menjumlahkan bobot dari masing-masing posisinya yang bernilai 1.
Sebagai contoh, untuk mengubah bilangan biner 1100112 menjadi bilangan desimal dapat dilakukan sebagai berikut:
Sehingga bilangan biner 1100112 berubah menjadi bilangan desimal 5110.
Tabel 2.4. adalah contoh perubahan beberapa bilangan biner menjadi bilangan desimal.
Tabel 2.4. Contoh Pengubahan Bilangan Biner menjadi Desimal
Semoga bermanfaat....
Selamat belajar......
Sistem bilangan adalah bahasa yang berisi satu set pesan simbul-simbul yang berupa angka dengan batasan untuk operasi aritmatika penjumlahan, perkalian dan yang lainnya. Pada sistem bilangan terdapat bilangan integer dan bilangan pecahan dengan titik radix “.”.
2.1. Sistem Bilangan Biner
Sistem bilangan biner adalah suatu sistem atau cara menghitung bilangan dengan hanya menggunakan dua simbol angka yaitu ‘0’ dan ‘1’, bilangan ini sering disebut dengan sistem bilangan berbasis atau radix 2 .
Sistem bilangan biner digunakan untuk mempresentasikan alat yang mempunyai dua keadaan operasi yang dapat dioperasikan dalam dua keadaan ekstrim.
Contoh switch dalam keadaan terbuka atau tertutup, lampu pijar dalam keadaan terang atau gelap, dioda dalam keadaan menghantar atau tidak menghantar, transistor dalam keadaan cut off atau saturasi, fotosel dalam keadaan terang atau gelap, thermostat dalam keadaan terbuka atau tertutup, Pita magnetik dalam keadaan magnet atau demagnet.
2.2. Sistem Bilangan Desimal.
Sistem bilangan desimal adalah suatu sistem atau cara menghitung bilangan dengan menggunakan sepuluh simbol angka yaitu ‘0’ ,‘1’, ‘2’,’3’,’4’,’5’,’6’,’7’,’8’ dan ‘9’ bilangan ini sering disebut dengan sistem bilangan berbasis atau radix 10.
Sistem bilangan desimal kurang cocok digunakan untuk sistem digital karena sangat sulit merancang pesawat elektronik yang dapat bekerja dengan 10 level (tiap-tiap level menyatakan karakter desimal mulai 0 sampai 9).
Sistem bilangan desimal adalah positional-value system,dimana nilai dari suatu digit tergantung dari posisinya.
Nilai yang terdapat pada kolom ketiga pada Tabel 2.1., yaitu A, disebut satuan, kolom kedua yaitu B disebut puluhan, C disebut ratusan, dan seterusnya.
Kolom A, B, C menunjukkan kenaikan pada eksponen dengan basis 10 yaitu 100 = 1, 101 = 10, 102 = 100. Dengan cara yang sama, setiap kolom pada sistem bilangan biner yang berbasis 2, menunjukkan eksponen dengan basis 2, yaitu 20 = 1, 21 = 2, 22 = 4, dan seterusnya.
Tabel 2.1. Nilai Bilangan Desimal dan Biner
Setiap digit biner disebut bit; bit paling kanan disebut least significant bit (LSB), dan bit paling kiri disebut most significant bit (MSB).
Untuk membedakan bilangan pada sistem yang berbeda digunakan subskrip.
Sebagai contoh 910 menyatakan bilangan sembilan pada sistem bilangan desimal, dan 011012 menunjukkan 01101 pada sistem bilangan biner.
Subskrip tersebut sering diabaikan jika sistem bilangan yang dipakai sudah jelas.
2.3. Sistem Bilangan Oktal.
Sistem bilangan oktal adalah suatu sistem atau cara menghitung bilangan dengan menggunakan delapan simbol angka yaitu ‘0’ ,‘1’, ‘2’,’3’,’4’,’5’,’6’,dan ’7’ bilangan ini sering disebut dengan sistem bilangan berbasis atau radix 8. Sistem bilangan oktal digunakan sebagai alternatif untuk menyederhanakan sistem pengkodean biner.
Karena 8 = 23, maka satu (1) digit oktal dapat mewakili tiga (3) digit biner.
2.4. Sistem Bilangan Heksadesimal.
Sistem bilangan heksadesimal adalah suatu sistem atau cara menghitung bilangan dengan menggunakan 16 simbol yaitu ‘0’ ,‘1’, ‘2’,’3’,’4’,’5’,’6’,’7’,’8’,’9’, ’A’,’B’, ’C’,’D’,’E’, dan ‘F’ bilangan ini sering disebut dengan sistem bilangan berbasis atau radix 16.
Identik dengan sistem bilangan oktal, sistem bilangan heksadesimal juga digunakan untuk alternatif penyederhanaan sistem pengkodean biner.
Karena 16 = 24, maka satu (1) digit heksadesimal dapat mewakili empat (4) digit biner.
2.5. Konversi Bilangan
2.5.1. Konversi bilangan desimal ke biner.
Cara untuk mengubah bilangan desimal ke biner adalah dengan membagi bilangan desimal yang akan diubah, secara berturut-turut dengan pembagi 2, dengan memperhatikan sisa pembagiannya.
Sisa pembagian akan bernilai 0 atau 1, yang akan membentuk bilangan biner dengan sisa yang terakhir menunjukkan MSBnya.
Sebagai contoh, untuk mengubah 5210 menjadi bilangan biner, diperlukan langkah-langkah berikut :
52/2 = 26 sisa 0, LSB
26/2 = 13 sisa 0
13/2 = 6 sisa 1
6/2 = 3 sisa 0
3/2 = 1 sisa 1
½ = 0 sisa 1, MSB
Sehingga bilangan desimal 5210 dapat diubah menjadi bilangan biner 1101002.
Cara di atas juga bisa digunakan untuk mengubah sistem bilangan yang lain, yaitu oktal atau heksadesimal.
Tabel 2.2. Daftar Bilangan Desimal dan Bilangan Biner Ekivalensinya
2.5.2. Konversi bilangan desimal ke oktal.
Teknik pembagian yang berurutan dapat digunakan untuk mengubah bilangan desimal menjadi bilangan oktal.
Bilangan desimal yang akan diubah secara berturut-turut dibagi dengan 8 dan sisa pembagiannya harus selalu dicatat.
Sebagai contoh, untuk mengubah bilangan 581910 ke oktal, langkah-langkahnya adalah :
5819/8 = 727, sisa 3, LSB
727/8 = 90, sisa 7
90/8 = 11, sisa 2
11/8 = 1, sisa 3
1/8 = 0, sisa 1, MSB
Sehingga 581910 = 132738
2.5.3. Konversi bilangan desimal ke heksadesimal.
Teknik pembagian yang berurutan dapat juga digunakan untuk mengubah bilangan desimal menjadi bilangan heksadesimal.
Bilangan desimal yang akan diubah secara berturut-turut dibagi dengan 16 dan sisa pembagiannya harus selalu dicatat.
Sebagai contoh, untuk mengubah bilangan 340810 menjadi bilangan heksadesimal, dilakukan dengan langkah-langkah sebagai berikut :
3409/16 = 213, sisa 110 = 116, LSB
213/16 = 13, sisa 510 = 516
13/16 = 0, sisa 1310 = D16, MSB
Sehingga, 340910 = D5116.
2.5.4. Konversi bilangan biner ke desimal.
Seperti yang terlihat pada tabel 2.1. sistem bilangan biner adalah suatu sistem posisional dimana tiap-tiap digit (bit) biner mempunyai bobot tertentu berdasarkan atas posisinya terhadap titik biner seperti yang ditunjukkan pada tabel 2.3.
Tabel 2.3. Daftar Bobot tiap bit Bilangan Biner dan Ekivalensinya dalam desimal
Oleh karena itu bilangan biner dapat dikonversikan ke bilangan desimal dengan cara menjumlahkan bobot dari masing-masing posisinya yang bernilai 1.
Sebagai contoh, untuk mengubah bilangan biner 1100112 menjadi bilangan desimal dapat dilakukan sebagai berikut:
Sehingga bilangan biner 1100112 berubah menjadi bilangan desimal 5110.
Tabel 2.4. adalah contoh perubahan beberapa bilangan biner menjadi bilangan desimal.
Tabel 2.4. Contoh Pengubahan Bilangan Biner menjadi Desimal
Semoga bermanfaat....
Selamat belajar......
Dalam bidang teknologi, bidang bisnis atau bidang yang lain kita selalu berurusan dengan kuantitas-kuantitas. Kuantitas-kuantitas tersebut diukur, dimonitor,dicatat dan untuk kepentingan tertentu dapat dimanipulasi secara aritmatik.
1.1. Representasi bilangan
Pada dasarnya ada 2 cara untuk merepresentasikan atau menyatakan nilai bilangan dari suatu kuantitas yaitu secara analog dan digital.
1.1.1. Representasi Analog
Pada representasi analog suatu kuantitas dinyatakan dengan kuantitas yang lain yang berbanding lurus dengan kuantitas yang akan representasikan.
Contoh representasi analog adalah speedometer sepeda motor, dalam hal ini kecepatan sepeda motor dinyatakan dengan simpangan jarum speedometer, simpangan jarum speedometer selalu mengikuti perubahan yang terjadi pada saat kecepatan sepeda motor naik atau turun.
Contoh lain adalah kuantitas pada mikrofon audio, tegangan output yang dihasilkan mikrofon sebanding dengan amplitudo gelombang suara yang masuk pada mikrofon, perubahan-perubahan pada tegangan output mikrofon selalu mengikuti perubahan yang terjadi pada input yang masuk pada mikrofon.
Sesuai dengan contoh-contoh diatas, kuantitas analog mempunyai karakteristik dapat berubah secara bertingkat pada suatu rentang harga tertentu. Dalam rentang terentu misalkan 0 samapai 100 Km/h kecepatan sepeda motor bisa dengan kecepatan (10 Km/h, 20 Km/h, 40 Km/h, 60 Km/h, atau 99 Km/h). Dapat disimpulkan Pada representasi analog perubahan kuantitas berlangsung secara kontinyu.
1.1.2. Representasi Digital
Pada representasi digital Kuantitas tidak dinyatakan dengan kuantitas yang sebanding tetapi dinyatakan dengan simbul-simbul yang disebut digit.
Contoh pada jam digital yang menunjukkan waktu dalam bentuk digit-digit desimal yang menyatakan Jam, menit dan detik.
Perubahan menit atau detik yang terbaca dalam jam digital tidak berubah secara kontinyu tetapi berubah step demi step secara diskrit, berbeda dengan jam tangan analog yang skala penujukan waktunya berubah secara kontinyu.
Dapat disimpulkan Pada representasi digital perubahan kuantitas berlangsung secara diskrit step demi step.
Karena representasi digital mempunyai sifat diskrit, maka pada saat pembacaan harga suatu kuantitas digital tidak ada penafsiran yang mendua berbeda dengan harga suatu kuantitas analog sering timbul penafsiran yang berbeda.
1.2. Sistem Digital
Sistem digital adalah suatu kombinasi peralatan listrik, mekanis, fotolistrik dan lainnya yang disusun untuk melaksanakan fungsi-fungsi tertentu, yang mana kuantitas-kuantitasnya dinyatakan secara digital.
Beberapa alat yang menggunakan sistem digital antara lain adalah komputer digital, kalkulator, volt meter digital dan mesin-mesin yang dikontrol secara numerik.
Secara garis besar sistem digital memberikan keuntungan-keuntungan berupa kecepatan, kecermatan, kemampuan memori, tidak mudah terpengaruh oleh perubahan-perubahan karakteristik komponen sistem dan pada umumnya mampu digunakan pada rentang pemakaian yang lebih luas.
1.3. Sistem Analog
Pada umumnya kuantitas-kuantitas fisik prinsipnya bersifat analog, pada sistem analog kuantitas-kuantitas berubah secara gradual pada suatu rentang kontinyu.
Contoh-contoh sistem analog adalah komputer analog, sistem broadcast radio, dan rekaman pita audio.
Pada siaran radio AM kita dapat menalakan radio kita pada setiap frekuensi sepanjang rentang band dari 535 K Hz sampai 1605 K Hz secara kontinyu.
1.4. Sistem Hybryd
Kebanyakan sistem pengendalian pada proses industri adalah sistem hybryd, sistem ini merupakan gabungan dari kuantitas digital dan kuantitas analog.
Pada sistem hybryd terjadi konversi terus menerus antara kuantitas digital dan analog.
Dalam kenyataannya hampir semua kuantitas adalah bersifat analog yang kuantitas-kuantitasnya sering diukur dimonitor dan dikontrol.
Sistem pengendalian proses industri yang mempunyai kuantitas-kuantitas seperti, temperatur, tekanan, permukaan cairan dan kecepatan aliran diukur dan dikendalikan dengan sistem hybryd yang memanfaatkan keuntungan-keuntungan dari sistem digital.
Gambar 1.1. menunjukkan diagram blok pengendalian sistem hybryd, input kuantitas analognya diukur, kemudian kuantitas analog diubah menjadi kuantitas digital oleh konverter analog ke digital.
Selanjutnya kuantitas digital diproses oleh prosesor sentral.
Hasil output dari prosesor sentral diubah kembali menjadi kuantitas analog oleh konverter digital ke analog untuk diumpankan ke rangkaian kontroler guna memberikan pengaruh pada pengaturan harga pada kuantitas analog asal yang telah ditetapkan.
1.5 Konsep Dasar Kuantitas-Kuantitas Biner
Kuantitas biner secara nyata pada rangkaian logika adalah saklar dua arah yang dipakai untuk menghidupkan dan mematikan lampu listrik.
Dengan rangkaian ini kita dapat menyatakan setiap bilangan biner seperti yang ditunjukkan pada gambar 1.2.a. yang menyatakan kuantitas biner 100102 .
Contoh lain ditunjukkan pada gambar 1.2.b. lubang-lubamg pada kertas digunakan untuk menyatakan bilangan-bilangan biner, sebuah lubang adalah biner 1 dan tak berlubang biner 0.
Pada sistem digital elektronik informasi biner dinyatakan oleh sinyal-sinyal listrik yang terdapat pada input dan output dari rangkaian elektronik.
Pada sistem ini biner 1 dan 0 dinyatakan dengan tegangan 0 volt atau 5 volt.
Semua sinyal input dan output akan mempunyai harga 0 volt atau 5 volt untuk batas toleransi tertentu, seperti yang ditunjukkan pada gambar 1.3.
Semoga bermanfaat....
Selamat belajar.....
1.1. Representasi bilangan
Pada dasarnya ada 2 cara untuk merepresentasikan atau menyatakan nilai bilangan dari suatu kuantitas yaitu secara analog dan digital.
1.1.1. Representasi Analog
Pada representasi analog suatu kuantitas dinyatakan dengan kuantitas yang lain yang berbanding lurus dengan kuantitas yang akan representasikan.
Contoh representasi analog adalah speedometer sepeda motor, dalam hal ini kecepatan sepeda motor dinyatakan dengan simpangan jarum speedometer, simpangan jarum speedometer selalu mengikuti perubahan yang terjadi pada saat kecepatan sepeda motor naik atau turun.
Contoh lain adalah kuantitas pada mikrofon audio, tegangan output yang dihasilkan mikrofon sebanding dengan amplitudo gelombang suara yang masuk pada mikrofon, perubahan-perubahan pada tegangan output mikrofon selalu mengikuti perubahan yang terjadi pada input yang masuk pada mikrofon.
Sesuai dengan contoh-contoh diatas, kuantitas analog mempunyai karakteristik dapat berubah secara bertingkat pada suatu rentang harga tertentu. Dalam rentang terentu misalkan 0 samapai 100 Km/h kecepatan sepeda motor bisa dengan kecepatan (10 Km/h, 20 Km/h, 40 Km/h, 60 Km/h, atau 99 Km/h). Dapat disimpulkan Pada representasi analog perubahan kuantitas berlangsung secara kontinyu.
1.1.2. Representasi Digital
Pada representasi digital Kuantitas tidak dinyatakan dengan kuantitas yang sebanding tetapi dinyatakan dengan simbul-simbul yang disebut digit.
Contoh pada jam digital yang menunjukkan waktu dalam bentuk digit-digit desimal yang menyatakan Jam, menit dan detik.
Perubahan menit atau detik yang terbaca dalam jam digital tidak berubah secara kontinyu tetapi berubah step demi step secara diskrit, berbeda dengan jam tangan analog yang skala penujukan waktunya berubah secara kontinyu.
Dapat disimpulkan Pada representasi digital perubahan kuantitas berlangsung secara diskrit step demi step.
Karena representasi digital mempunyai sifat diskrit, maka pada saat pembacaan harga suatu kuantitas digital tidak ada penafsiran yang mendua berbeda dengan harga suatu kuantitas analog sering timbul penafsiran yang berbeda.
1.2. Sistem Digital
Sistem digital adalah suatu kombinasi peralatan listrik, mekanis, fotolistrik dan lainnya yang disusun untuk melaksanakan fungsi-fungsi tertentu, yang mana kuantitas-kuantitasnya dinyatakan secara digital.
Beberapa alat yang menggunakan sistem digital antara lain adalah komputer digital, kalkulator, volt meter digital dan mesin-mesin yang dikontrol secara numerik.
Secara garis besar sistem digital memberikan keuntungan-keuntungan berupa kecepatan, kecermatan, kemampuan memori, tidak mudah terpengaruh oleh perubahan-perubahan karakteristik komponen sistem dan pada umumnya mampu digunakan pada rentang pemakaian yang lebih luas.
1.3. Sistem Analog
Pada umumnya kuantitas-kuantitas fisik prinsipnya bersifat analog, pada sistem analog kuantitas-kuantitas berubah secara gradual pada suatu rentang kontinyu.
Contoh-contoh sistem analog adalah komputer analog, sistem broadcast radio, dan rekaman pita audio.
Pada siaran radio AM kita dapat menalakan radio kita pada setiap frekuensi sepanjang rentang band dari 535 K Hz sampai 1605 K Hz secara kontinyu.
1.4. Sistem Hybryd
Kebanyakan sistem pengendalian pada proses industri adalah sistem hybryd, sistem ini merupakan gabungan dari kuantitas digital dan kuantitas analog.
Pada sistem hybryd terjadi konversi terus menerus antara kuantitas digital dan analog.
Dalam kenyataannya hampir semua kuantitas adalah bersifat analog yang kuantitas-kuantitasnya sering diukur dimonitor dan dikontrol.
Sistem pengendalian proses industri yang mempunyai kuantitas-kuantitas seperti, temperatur, tekanan, permukaan cairan dan kecepatan aliran diukur dan dikendalikan dengan sistem hybryd yang memanfaatkan keuntungan-keuntungan dari sistem digital.
Gambar 1.1. menunjukkan diagram blok pengendalian sistem hybryd, input kuantitas analognya diukur, kemudian kuantitas analog diubah menjadi kuantitas digital oleh konverter analog ke digital.
Selanjutnya kuantitas digital diproses oleh prosesor sentral.
Hasil output dari prosesor sentral diubah kembali menjadi kuantitas analog oleh konverter digital ke analog untuk diumpankan ke rangkaian kontroler guna memberikan pengaruh pada pengaturan harga pada kuantitas analog asal yang telah ditetapkan.
1.5 Konsep Dasar Kuantitas-Kuantitas Biner
Kuantitas biner secara nyata pada rangkaian logika adalah saklar dua arah yang dipakai untuk menghidupkan dan mematikan lampu listrik.
Dengan rangkaian ini kita dapat menyatakan setiap bilangan biner seperti yang ditunjukkan pada gambar 1.2.a. yang menyatakan kuantitas biner 100102 .
Contoh lain ditunjukkan pada gambar 1.2.b. lubang-lubamg pada kertas digunakan untuk menyatakan bilangan-bilangan biner, sebuah lubang adalah biner 1 dan tak berlubang biner 0.
Pada sistem digital elektronik informasi biner dinyatakan oleh sinyal-sinyal listrik yang terdapat pada input dan output dari rangkaian elektronik.
Pada sistem ini biner 1 dan 0 dinyatakan dengan tegangan 0 volt atau 5 volt.
Semua sinyal input dan output akan mempunyai harga 0 volt atau 5 volt untuk batas toleransi tertentu, seperti yang ditunjukkan pada gambar 1.3.
Semoga bermanfaat....
Selamat belajar.....
sebelum kita mempelajari bagaimana cara memperbaiki flashdisk yg recognized, kita harus tahu dulu komponen2 dalam flashdisk.
Komponen-komponen internal sebuah flash drive yang umum
1 Sambungan USB
2 Perangkat pengontrol penyimpanan massal USB
3 Titik-titik percobaan
4 Chip flash memory
5 Oscillator kristal
6 LED
7 Write-protect switch
8 Ruang kosong untuk chip flash memory kedua
setelah kita tahu komponen dari flash disk, mari kita memperbaiki flashdisk recognized :D
bahan yg dibutuhkan:
Tapi tentu saja membutuhkan peralatan, al:
1. Solder ( pinjem aja )
2. Timah ( minta ama temen )
3. Pisau Cutter atau obeng minus yang tipis ( untuk membuka Casing Flashdisk )
4. Komponen Crystal ukuran 12000 ( no 5 ), kalau gak beli di toko elektonika coba aja kalau ada kawan yang punya flashdisk yang masih nyala tapi sudah gak bisa diformat dengan segala cara.
Berikut langkah-langkahnya :
1. Buka Casing Flashdisk
2. Ganti komponen Crystal ( no 5 )
3. Buka dengan Solder, kemudian ganti dengan yang baru.
4. Pasang kembali ke Casingnya
5. Coba aja deh, semoga FD anda sudah berfungsi kembali.
semoga membantu ^_^
1 Sambungan USB
2 Perangkat pengontrol penyimpanan massal USB
3 Titik-titik percobaan
4 Chip flash memory
5 Oscillator kristal
6 LED
7 Write-protect switch
8 Ruang kosong untuk chip flash memory kedua
setelah kita tahu komponen dari flash disk, mari kita memperbaiki flashdisk recognized :D
bahan yg dibutuhkan:
Tapi tentu saja membutuhkan peralatan, al:
1. Solder ( pinjem aja )
2. Timah ( minta ama temen )
3. Pisau Cutter atau obeng minus yang tipis ( untuk membuka Casing Flashdisk )
4. Komponen Crystal ukuran 12000 ( no 5 ), kalau gak beli di toko elektonika coba aja kalau ada kawan yang punya flashdisk yang masih nyala tapi sudah gak bisa diformat dengan segala cara.
Berikut langkah-langkahnya :
1. Buka Casing Flashdisk
2. Ganti komponen Crystal ( no 5 )
3. Buka dengan Solder, kemudian ganti dengan yang baru.
4. Pasang kembali ke Casingnya
5. Coba aja deh, semoga FD anda sudah berfungsi kembali.
semoga membantu ^_^
Banyak cara untuk beri password pada flash disk salah satu nya dengan cara ini
Cara ini sangat mudah dan bermanfaat apalagi seperti saya bermain di warnet sebelah rumah yang pakai flashdisk harus di comokin dulu di komputer sever. jadi bahaya dong bisa dibuka dari client lainnya”.
Cara ini akan otomatis meminta password ketika flashdisk dimasukan ke PC dan jika password salah, maka komputer akan shutdown secara otomatis.
Langsung saja .
1. Buka Notepad
( Caranya : Start>>All Programs>>Accessories>>Notepad atau masuk di RUN lalu ketik notepaddan Enter) lalu copy paste script kode dibawah ini ke notepad
on error goto 0
dim s,quest,sd,m,winpath,fs
set sd=createobject(“Wscript.shell”)
set fs=createobject(“Scripting.FileSystemObject”)
set winpath=fs.getspecialfolder(0)
set s=wscript.createobject(“wscript.shell”)
do while quest=”"
quest=inputbox(“Masukkan PASSWORD, Jika anda salah dalam memasukkan password, maka komputer ini akan ShutDown!!!”,”http://pedasmaniscinta.blogspot.com”)
if quest=”" then
m=MsgBox(“Maaf anda belum memasukkan password…!”, 0+0+48, “http://pedasmaniscinta.blogspot.com”)
end if
loop
if quest=”TULIS PASSWORD DISINI” then
s.run “shutdown -a”
sd.run winpath & “\explorer.exe /e,/select, ” & Wscript.ScriptFullname
else
s.run “shutdown -s -t 0″
end if
TULIS PASSWORD DISINI ganti sesuai keinginan anda, itu adalah sebagai tempat password anda. Pemakaian huruf kapital sangat berpengaruh. saya sarankan memakai angka yang sudah diingat di luar kepala.
lalu save as dengan nama dengan “passwordlock.vbs” tanpa tanda kutip, sebelum di save as pastikan pilih all files.
2. setelah selesai diatas.
lalu buka Notepad lagi, untuk pengaturan otomatis setelah flashdisk dimasukan di PC.
copy paste script kode dibawah ini ke notepad.
[Autorun]
shellexecute=wscript.exe passwordlock.vbs
action=FLASHDISK TELAH DILENGKAPI CODE
anda dapat merubah kata “FLASHDISK TELAH DILENGKAPI CODE” sesuai kata-kata mutiara keinginan anda sendiri.
setelah itu lakukan penyimpanan seperti file yang pertama, tetapi pada bagian File name tulislah “autorun.inf” tanpa tanda kutip, sebelum di save as pastikan pilih all files.
Kemudian pindahkan kedua file yang telah anda buat tadi (autorun.inf dan passwordlock.vbs) ke dalam flashdisk anda.
langkah terakhir silahkan anda hidden autorun.inf dan passwordlock.vbs yang telah dibuat tadi.
Cara hidden : klik kanan pada masing- masing autorun.inf dan passwordlock.vbs lalu pilih properties centang kotak yang ada di tanda hidden. selesai . . . .
@info
- kompitabel dengan win XP.
- dimohon jangan sampai lupa password sendiri
Semoga bermanfaat....
Selamat belajar.......
Kalau biasanya kita install ulang menggunakan CD nah sekarang saya kan membahas
bagaimana caranya install ulang menggunakan flash disk.caranya mudah kok gak usah pakai aplikasi......
Hal yang perlu kalian persiapkan adalah :
1. Flash disk 4gb
2. iso/image windows 7/8
ok jangan berlama-lama lagi kita langsung to the point
1. format flash disk anda dan ubah ektensinya menjadi NTFS
2. buka iso windows 7/8 dengan magic disk atau daimon. jika kalian belum tau caranya
membuat iso atau image, ok aku kasih tau.
2.1. buka aplikasi nero (install yang belum punya.
2.2. masukkan DVD windows dan pilih copy DVD pada aplikasi nero
2.3. pilih image
2.4. klik burn dan pilih mau disimpan dimana dan tunggu sampai selesai
3. masukrun dan ketik cmd
4. setelah itu masuk ke drive iso yang sudah di mount misalkan drive h, maka ketikkan H: lalu enter.
5. Setelah masuk ketikkan cd boot lalu enter.
6. Dan bagian yang terpenting agar flash disk anda terbaca dan bisa booting maka ketikkan BOOTSECT.EXE /NT60 I: (I: letak flash disk saya) lalu klik enter sampai muncul keterangan seperti pada gambar.
Bagai mana mudahkan?.....semoga bermanfaat
bagaimana caranya install ulang menggunakan flash disk.caranya mudah kok gak usah pakai aplikasi......
Hal yang perlu kalian persiapkan adalah :
1. Flash disk 4gb
2. iso/image windows 7/8
ok jangan berlama-lama lagi kita langsung to the point
1. format flash disk anda dan ubah ektensinya menjadi NTFS
2. buka iso windows 7/8 dengan magic disk atau daimon. jika kalian belum tau caranya
membuat iso atau image, ok aku kasih tau.
2.1. buka aplikasi nero (install yang belum punya.
2.2. masukkan DVD windows dan pilih copy DVD pada aplikasi nero
2.3. pilih image
2.4. klik burn dan pilih mau disimpan dimana dan tunggu sampai selesai
3. masukrun dan ketik cmd
4. setelah itu masuk ke drive iso yang sudah di mount misalkan drive h, maka ketikkan H: lalu enter.
5. Setelah masuk ketikkan cd boot lalu enter.
6. Dan bagian yang terpenting agar flash disk anda terbaca dan bisa booting maka ketikkan BOOTSECT.EXE /NT60 I: (I: letak flash disk saya) lalu klik enter sampai muncul keterangan seperti pada gambar.
Bagai mana mudahkan?.....semoga bermanfaat
Kalau kita tau di berbagai web site terdapat menu-menu di atas seperti beranda dan menu lainnya.
Nah di blogpun juga bisa,akan tetapi hanya template yang standart atau bawaan dari blogger. Nah bagi kawan-kawan yang belum tau ku kasih tau caranya.
OK kita langsung saja.
1.Masuk dulu ke blog anda
2.Masuk ke Laman (kolom merah)
3.Pilih Laman baru > lalu pilih Alamat Web (kolom merah)
4.Pertama berikan judul lamannya dan kedua pastekan alamat atau link yang ingin kamu jadikan menu tab (misalkan seperti alamat pada gambar di bawah) ke dalam kolom Alamat web (URL), lalu jangan lupa untuk di simpan.
5.Maka hasilnya akan seperti ini (kolom kuning)
Bagaimana? menarikkan.
OK semoga bermanfaat
Selamat belajar....
Nah di blogpun juga bisa,akan tetapi hanya template yang standart atau bawaan dari blogger. Nah bagi kawan-kawan yang belum tau ku kasih tau caranya.
OK kita langsung saja.
1.Masuk dulu ke blog anda
2.Masuk ke Laman (kolom merah)
3.Pilih Laman baru > lalu pilih Alamat Web (kolom merah)
4.Pertama berikan judul lamannya dan kedua pastekan alamat atau link yang ingin kamu jadikan menu tab (misalkan seperti alamat pada gambar di bawah) ke dalam kolom Alamat web (URL), lalu jangan lupa untuk di simpan.
5.Maka hasilnya akan seperti ini (kolom kuning)
Bagaimana? menarikkan.
OK semoga bermanfaat
Selamat belajar....
1.Fungsi Sensor dan Tranducer
Dalam kaitannya dengan sistem elektronis, Sensor dan transduser pada dasarnya dapat di¬pandang sebagai sebuah perangkat atau device yang berfungsi mengubah suatu besaran fisik menjadi besaran listrik, sehingga keluarannya dapat diolah dengan rangkaian listrik atau sistem digital (lihat Gambar 1.1).
Dewasa ini, hampir seluruh peralatan modern memiliki sensor di dalamnya.
dengan perkembangan teknologi yang begitu luar biasa, pada saat ini, banyak sensor telah dipabrikasi dengan ukuran sangat kecil hingga orde nanometer sehingga menjadikan sensor sangat mudah digunakan dan dihemat energinya.
Gambar 1.2 berikut memperlihatkan salah satu contoh sensor MEMS Gyroscope dalam ukuran satuan mm.
Berdasarkan variabel yang diindranya,sensor dikatagorikan kedalam dua jenis : sensor Fisika dan sensor Kimia.
Sensor Fisika merupakan jenis sensor yang mendeteksi suatu besaran berdasarkan hukum-hukum fisika, yaitu seperti sensor
sensor kimia merupakan sen¬sor yang mendeteksi jumlah suatu zar kimia dengan jalan mengubah besaran kimia men¬jadi besaran listrik dimana di dalamnya dilibatkan beberapa reaksi kimia, seperti misal¬nya pada sensor pH, sensor oksigen, sensor ledakan, serta sensor gas.

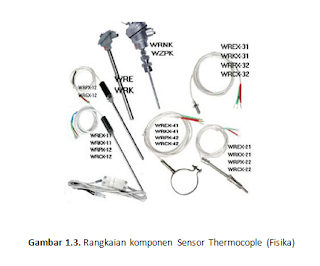

Gambar 1.3 dan 1.4 diatas berturut-turut memperlihatkan salah satu contoh sensor besaran fisika dan sensor besaran kimi dalam kehidupan sehari-hari, dimana aplikasinya mencakup berbagai bidang, yaitu seperti: automobile, mesin, kedokteran, indistri, robot, maupun aerospace.
Semoga bermanfaat.....
Selamat belajar....
Dalam kaitannya dengan sistem elektronis, Sensor dan transduser pada dasarnya dapat di¬pandang sebagai sebuah perangkat atau device yang berfungsi mengubah suatu besaran fisik menjadi besaran listrik, sehingga keluarannya dapat diolah dengan rangkaian listrik atau sistem digital (lihat Gambar 1.1).
Dewasa ini, hampir seluruh peralatan modern memiliki sensor di dalamnya.
dengan perkembangan teknologi yang begitu luar biasa, pada saat ini, banyak sensor telah dipabrikasi dengan ukuran sangat kecil hingga orde nanometer sehingga menjadikan sensor sangat mudah digunakan dan dihemat energinya.
Gambar 1.2 berikut memperlihatkan salah satu contoh sensor MEMS Gyroscope dalam ukuran satuan mm.
Berdasarkan variabel yang diindranya,sensor dikatagorikan kedalam dua jenis : sensor Fisika dan sensor Kimia.
Sensor Fisika merupakan jenis sensor yang mendeteksi suatu besaran berdasarkan hukum-hukum fisika, yaitu seperti sensor
sensor kimia merupakan sen¬sor yang mendeteksi jumlah suatu zar kimia dengan jalan mengubah besaran kimia men¬jadi besaran listrik dimana di dalamnya dilibatkan beberapa reaksi kimia, seperti misal¬nya pada sensor pH, sensor oksigen, sensor ledakan, serta sensor gas.
Gambar 1.3 dan 1.4 diatas berturut-turut memperlihatkan salah satu contoh sensor besaran fisika dan sensor besaran kimi dalam kehidupan sehari-hari, dimana aplikasinya mencakup berbagai bidang, yaitu seperti: automobile, mesin, kedokteran, indistri, robot, maupun aerospace.
Semoga bermanfaat.....
Selamat belajar....
Arus dan tegangan bolak-balik adalah arus yang dihasilkan oleh sebuah sumber generator dimana arus dan tegangan merupakan fungsi waktu yang berubah-ubah dan dapat dinyatakan:
Dalam bagian ini kita akan membahas respon suatu rangkaian yang mengandung elemen R,L dan C yang dibatasi pada rangkaian seri.
Arus bolak-balik sangat berguna yaitu:
1.Segi praktis, alat-alat listrik yang mememerlukan arus AC 2.Segi teoritis, respon suatu rangkaian RLC dapat dianalisis yaitu respon arus AC merupakan penjumlahan dari sinus dan cosinus yang terpisah dengan deret Fourier.
---------------------------------------------------------------------------------------------------------------------------
RANGKAIAN R
Sebuah resistor dihubungan dengan sumber tagangan AC, bagaimana responnya?
Memperlihatkan bahwa kuantitas VR dan iR fungsi waktu adalah sefase.
RANGKAIAN C
Sebuah kapasitor yang dihubungkan dengan tegangan AC
Dimana
adalah reaktansi kapasitif.
Pada rangkaian di atas memperlihatkan bahwa tegangan (VC)tertinggal terhadap arus (iC) sebesar = -90°
RANGKAIAN L
Pada rangkaian L memperlihatkan bahwa tegangan mendahului arus sebesar =+90°
RANGKAIAN RLC SERI
Rangkaian RLC seri dengan komponen R, C dan L dihubungkan seri dengan sumber tegangan
dan arus yang mengalir dalamm rangkaian
Dengan hukum kirchoff didapatkan
Paramater diatas merupakan fungsi waktu
dan
Bagaimana menentukann nilai arus dalam rangkaian im dan fase shi?
Dengan menggunakan diagram fasor maka jumlah vektor amplitudo-amplitudo dafasor VR, VL dan VC menghasilkan sebuah fasor dengan amplitudo Em yaitu:
Semoga bermanfaat.....
Selamat belajar....
Dalam bagian ini kita akan membahas respon suatu rangkaian yang mengandung elemen R,L dan C yang dibatasi pada rangkaian seri.
Arus bolak-balik sangat berguna yaitu:
1.Segi praktis, alat-alat listrik yang mememerlukan arus AC 2.Segi teoritis, respon suatu rangkaian RLC dapat dianalisis yaitu respon arus AC merupakan penjumlahan dari sinus dan cosinus yang terpisah dengan deret Fourier.
---------------------------------------------------------------------------------------------------------------------------
RANGKAIAN R
Sebuah resistor dihubungan dengan sumber tagangan AC, bagaimana responnya?
Memperlihatkan bahwa kuantitas VR dan iR fungsi waktu adalah sefase.
RANGKAIAN C
Sebuah kapasitor yang dihubungkan dengan tegangan AC
Dimana
adalah reaktansi kapasitif.Pada rangkaian di atas memperlihatkan bahwa tegangan (VC)tertinggal terhadap arus (iC) sebesar = -90°
RANGKAIAN L
Pada rangkaian L memperlihatkan bahwa tegangan mendahului arus sebesar =+90°
RANGKAIAN RLC SERI
Rangkaian RLC seri dengan komponen R, C dan L dihubungkan seri dengan sumber tegangan
dan arus yang mengalir dalamm rangkaian
Dengan hukum kirchoff didapatkan
Paramater diatas merupakan fungsi waktu
dan
Bagaimana menentukann nilai arus dalam rangkaian im dan fase shi?
Dengan menggunakan diagram fasor maka jumlah vektor amplitudo-amplitudo dafasor VR, VL dan VC menghasilkan sebuah fasor dengan amplitudo Em yaitu:
Semoga bermanfaat.....
Selamat belajar....
Gelombang Elektromagnetik adalah gelombang yang dapat merambat walau tidak ada medium.
Energi elektromagnetik merambat dalam gelombang dengan beberapa karakter yang bisa diukur, yaitu: panjang gelombang/wavelength, frekuensi, amplitude/amplitude, kecepatan.
Amplitudo adalah tinggi gelombang, sedangkan panjang gelombang adalah jarak antara dua puncak.
Frekuensi adalah jumlah gelombang yang melalui suatu titik dalam satu satuan waktu. Frekuensi tergantung dari kecepatan merambatnya gelombang.
Karena kecepatan energi elektromagnetik adalah konstan (kecepatan cahaya), panjang gelombang dan frekuensi berbanding terbalik.
Semakin panjang suatu gelombang, semakin rendah frekuensinya, dan semakin pendek suatu gelombang semakin tinggi frekuensinya.
Energi elektromagnetik dipancarkan, atau dilepaskan, oleh semua masa di alam semesta pada level yang berbedabeda. Semakin tinggi level energi dalam suatu sumber energi, semakin rendah panjang gelombang dari energi yang dihasilkan, dan semakin tinggi frekuensinya.
Perbedaan karakteristik energi gelombang digunakan untuk mengelompokkan energi elektromagnetik.
Ciri-ciri gelombang elektromagnetik :
Dari uraian tersebut diatas dapat disimpulkan beberapa ciri gelombang elektromagnetik adalah sebagai berikut:
1. Perubahan medan listrik dan medan magnetik terjadi pada saat yang bersamaan, sehingga kedua medan memiliki harga maksimum dan minimum pada saat yang sama dan pada tempat yang sama.
2. Arah medan listrik dan medan magnetik saling tegak lurus dan keduanya tegak lurus terhadap arah rambat gelombang.
3. Dari ciri no 2 diperoleh bahwa gelombang elektromagnetik merupakan gelombang transversal.
4. Seperti halnya gelombang pada umumnya, gelombang elektromagnetik mengalami peristiwa pemantulan, pembiasan, interferensi, dan difraksi. Juga mengalami peristiwa polarisasi karena termasuk gelombang transversal.
5. Cepat rambat gelombang elektromagnetik hanya bergantung pada sifat-sifat listrik dan magnetik medium yang ditempuhnya.
SUMBER GELOMBANG ELEKTROMAGNETIK
1. Osilasi listrik.
2. Sinar matahari menghasilkan sinar infra merah.
3. Lampu merkuri menghasilkan ultra violet.
4. Penembakan elektron dalam tabung hampa pada keping logam menghasilkan sinar X (digunakan untuk rontgen).
Inti atom yang tidak stabil menghasilkan sinar gamma.
Contoh penerapan gelombang elektromagnetik dalam kehidupan sehari-hari :
a. Radio
Radio energi adalah bentuk level energi elektromagnetik terendah, dengan kisaran panjang gelombang dari ribuan kilometer sampai kurang dari satu meter.
Penggunaan paling banyak adalah komunikasi, untuk meneliti luar angkasa dan sistem radar.
Radar berguna untuk mempelajari pola cuaca, badai, membuat peta 3D permukaan bumi, mengukur curah hujan, pergerakan es di daerah kutub dan memonitor lingkungan.
Panjang gelombang radar berkisar antara 0.8 – 100 cm.
b. Microwave
Panjang gelombang radiasi microwave berkisar antara 0.3 – 300 cm.
Penggunaannya terutama dalam bidang komunikasi dan pengiriman informasi melalui ruang terbuka, memasak, dan sistem PJ aktif.
Pada sistem PJ aktif, pulsa microwave ditembakkan kepada sebuah target dan refleksinya diukur untuk mempelajari karakteristik target.
Sebagai contoh aplikasi adalah Tropical Rainfall Measuring Mission’s (TRMM) Microwave Imager (TMI), yang mengukur radiasi microwave yang dipancarkan dari Spektrum elektromagnetik Energi elektromagnetik atmosfer bumi untuk mengukur penguapan, kandungan air di awan dan intensitas hujan.
a. Infrared
Kondisi-kondisi kesehatan dapat didiagnosis dengan menyelidiki pancaran inframerah dari tubuh.
Foto inframerah khusus disebut termogram digunakan untuk mendeteksi masalah sirkulasi darah, radang sendi dan kanker.
Radiasi inframerah dapat juga digunakan dalam alarm pencuri.
Seorang pencuri tanpa sepengetahuannya akan menghalangi sinar dan menyembunyikan alarm.
Remote control berkomunikasi dengan TV melalui radiasi sinar inframerah yang dihasilkan oleh LED ( Light Emiting Diode ) yang terdapat dalam unit, sehingga kita dapat menyalakan TV dari jarak jauh dengan menggunakan remote control.
c. Ultraviolet
Sinar UV diperlukan dalam asimilasi tumbuhan dan dapat membunuh kuman-kuman penyakit kulit.
d. Sinar X
Sinar X ini biasa digunakan dalam bidang kedokteran untuk memotret kedudukan tulang dalam badan terutama untuk menentukan tulang yang patah.
Akan tetapi penggunaan sinar X harus hati-hati sebab jaringan sel-sel manusia dapat rusak akibat penggunaan sinar X yang terlalu lama.
Semoga bermanfaat....
Selamat belajar.....
Programmable Logic Controllers (PLC) adalah komputer elektronik yang mudah digunakan (user friendly) yang memiliki fungsi kendali untuk berbagai tipe dan tingkat kesulitan yang beraneka ragam .
Definisi Programmable Logic Controller menurut Capiel (1982) adalah :
sistem elektronik yang beroperasi secara dijital dan didisain untuk pemakaian di lingkungan industri, dimana sistem ini menggunakan memori yang dapat diprogram untuk penyimpanan secara internal instruksi-instruksi yang mengimplementasikan fungsi-fungsi spesifik seperti logika, urutan, perwaktuan, pencacahan dan operasi aritmatik untuk mengontrol mesin atau proses melalui modul-modul I/O dijital maupun analog .
Berdasarkan namanya konsep PLC adalah sebagai berikut :
1. Programmable
menunjukkan kemampuan dalam hal memori untuk menyimpan program yang telah dibuat yang dengan mudah diubah-ubah fungsi atau kegunaannya.
2. Logic
menunjukkan kemampuan dalam memproses input secara aritmatik dan logic (ALU), yakni melakukan operasi membandingkan, menjumlahkan, mengalikan, membagi, mengurangi, negasi, AND, OR, dan lain sebagainya.
3. Controller
menunjukkan kemampuan dalam mengontrol dan mengatur proses sehingga menghasilkan output yang diinginkan.
PLC ini dirancang untuk menggantikan suatu rangkaian relay sequensial dalam suatu sistem kontrol.
Selain dapat diprogram, alat ini juga dapat dikendalikan, dan dioperasikan oleh orang yang tidak memiliki pengetahuan di bidang pengoperasian komputer secara khusus.
PLC ini memiliki bahasa pemrograman yang mudah dipahami dan dapat dioperasikan bila program yang telah dibuat dengan menggunakan software yang sesuai dengan jenis PLC yang digunakan sudah dimasukkan.
Alat ini bekerja berdasarkan input-input yang ada dan tergantung dari keadaan pada suatu waktu tertentu yang kemudian akan meng-ON atau meng-OFF kan output-output.
1 menunjukkan bahwa keadaan yang diharapkan terpenuhi sedangkan 0 berarti keadaan yang diharapkan tidak terpenuhi.
PLC juga dapat diterapkan untuk pengendalian sistem yang memiliki output banyak.
Fungsi dan kegunaan PLC sangat luas. Dalam prakteknya PLC dapat dibagi secara umum dan secara khusus.
Secara umum fungsi PLC adalah sebagai berikut:
1. Sekuensial Control
PLC memproses input sinyal biner menjadi output yang digunakan untuk keperluan pemrosesan teknik secara berurutan (sekuensial), disini PLC menjaga agar semua step atau langkah dalam proses sekuensial berlangsung dalam urutan yang tepat.
2. Monitoring Plant
PLC secara terus menerus memonitor status suatu sistem (misalnya temperatur, tekanan, tingkat ketinggian) dan mengambil tindakan yang diperlukan sehubungan dengan proses yang dikontrol (misalnya nilai sudah melebihi batas) atau menampilkan pesan tersebut pada operator.
Sedangkan fungsi PLC secara khusus adalah dapat memberikan input ke CNC (Computerized Numerical Control). Beberapa PLC dapat memberikan input ke CNC untuk kepentingan pemrosesan lebih lanjut. CNC bila dibandingkan dengan PLC mempunyai ketelitian yang lebih tinggi dan lebih mahal harganya. CNC biasanya dipakai untuk proses finishing, membentuk benda kerja, moulding dan sebagainya.
Prinsip kerja sebuah PLC adalah menerima sinyal masukan proses yang dikendalikan lalu melakukan serangkaian instruksi logika terhadap sinyal masukan tersebut sesuai dengan program yang tersimpan dalam memori lalu menghasilkan sinyal keluaran untuk mengendalikan aktuator atau peralatan lainnya.
Semoga bermanfaat....
Selamat belajar.....
Sering kali kita kebingungan saat robot kita tidak bisa melaju dengan mulus......
Ketika belok malah keterusan......gak balik-balik.....
di sini saya akan mengulas sedikit tentang PID agar robot dapat berjalan dengan mulus
1. Kontrol Proportional
Kontrol P jika G(s) = kp, dengan k adalah konstanta. Jika u = G(s) • e maka u = Kp • e dengan Kp adalah Konstanta Proporsional.
Kp berlaku sebagai Gain (penguat) saja tanpa memberikan efek dinamik kepada kinerja kontroler.
Penggunaan kontrol P memiliki berbagai keterbatasan karena sifat kontrol yang tidak dinamik ini.
Walaupun demikian dalam aplikasi-aplikasi dasar yang sederhana kontrol P ini cukup mampu untuk memperbaiki respon transien khususnya rise time dan setting time.
Pada line follower KP digunakan untuk merespon terjadinya eror untuk kembali pada kondisi normal.
Semakin besar KP semakin baik akan tetapi jika terlalu besar robot akan getar karena setiap sedikit saja terjadi eror maka robot akan dengan cepat memeperbaikinya.
Karena terjadi berulang-ulang maka robot seakan-akan getar.
2. Kontrol Integral
Kontrol integral merupakan mode kontrol dimana keluaran pengontrol berbanding lurus dengan integral error terhadap waktu, jadi: Keluaran pengontrol x integral error terhadap waktu.
Dimana KI adalah konstanta proposionalitas dan apabila keluaran pengontrol dinyatakann sebagai persentase serta error juga dinyatakan dalam persentase, maka satuan dari konstanta proposionalitas ini adalah s-1 (1/detik)
Keluaran pengontrol I= KI x integral error terhadap waktu
untuk mengilustrasikan apa yang dimaksud dengan integral error terhadap waktu, tinjaulah sebuah situasi dimana error berubah terhadap waktu dengan cara seperti tampak pada Gambar 2 Nilai dari integral pada waktu t adalah sama dengan luas di bawah kurva antara t=0 dan t.
Jadi diperoleh:
Keluaran pengontrol luas area di bawah kurva error antara t=0 dan t.
Jadi, dengan bertambahnya t, maka luas area di bawah kurva akan semakin besar dan keluaran pengontrol juga semakin besar.
Karena dalam contoh ini luas area berbanding lurus dengan t dan bertambah dengan laju yang konstan.
Perhatikan bahwa pandangan ini menawarkan alternative lain untuk menggambarkan kontrol integral sebagai berikut:
Laju perubahan keluaran pengontrol error Suatu error dengan nilai konstan akan memberikan perubahan keluaran pengontrol dengan laju konstan.
Sesuai dengan rumus KI bahwa keluaran KI adalah KI X integral eror terhadap waktu, maka KI pada line follower sebenarnya tidak berpengaruh karena KI akan mengintegralkan setiap eror terhadap waktu, dimana robot tidak pernah pada posisi lebih dari eror tetapi yang diperlukan oleh robot adalah mengurangi atau menurunkan eror seminimal mungkin.
3. Kontrol Derivatif
Dengan kontrol derivative perubahan pengeluaran pengontrol dari titik pengaturan akan berbanding lurus dengan laju perubahan terhadap waktu dari sinyal error. Jadi, keluaran pengontrol x laju perubahan error dirumuskan sebagai berikut.
Keluaran pengontrol D = Kp x laju perubahan eror
Keluaran pengontrol biasanya dinyatakan dalam bentuk persentase terhadap jangkauan penuh keluaran, dan error juga dinyatakan sebagai persentase terhadap jangkauan penuh.
Kp adalah konstanta proposionalitas dan lebih dikenal sebagai derivatif turunan terhadap waktu dengan satuan waktu.
Gambar 3 mengilustrasikan jenis respons yang akan muncul apabila terdapat sinyal error yang terus meningkat.
Karena laju perubahan error terhadap waktu adalah konstan, maka pengontrol derivatif akan memberikan sinyal keluaran pengontrol yang konstan pada elemen koreksi.
Dengan kontrol derivatif, segera setelah sinyal-sinyal error mulai berubah, maka akan muncul keluaran pengontrol yang cukup besar mengingat keluarannya berbanding lurus dengan laju perubahan sinyal error, dan bukan nilai sinyal errornya.
Jadi dengan bentuk kontrol ini akan dapat diperoleh respons korektif yang cepat terhadap sinyal-sinyal error yang terjadi.
Pada line follower KD digunakan untuk kecepatan robot dalam merespon terjadinya eror untuk kembali pada kondisi normal.
Semoga bermanfaat
Selamat belajar
